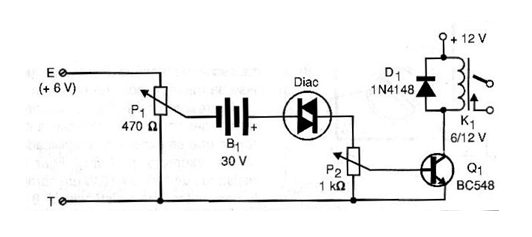

A tensão de 30 V indicada neste projeto, mostrado na figura, na realidade, depende do diac usado. Ela deve ser levemente inferior àquela necessária ao seu disparo. P1 ajusta a tensão de disparo. Esta tensão se soma à da bateria de modo a chegar ao necessário ao disparo do diac. Quando isso ocorre, há a condução e a polarização do transistor que tem por carga de coletor um relé. O potenciômetro ou trimpot P2 deve ser ajustado para se obter a corrente de saturação do transistor em função de seu ganho. O relé usado depende da tensão usada na sua alimentação e da corrente da carga que deve ser controlada.
