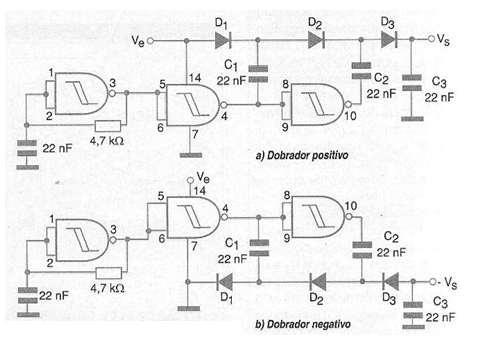

Na figura 1 temos uma primeira aplicação prática que consiste em um dobrador capaz de fornecer tensões positivas de saída (a) ou negativas (b). Entrando com 5 V teremos uma saída de 10 V. Os diodos são de uso geral como os 1N4148 ou equivalentes. A corrente máxima de saída é da ordem de algumas centenas de microampères, o que deve ser levado em conta nas aplicações práticas. Tomamos como base o circuito integrado 4093, mas nada impede que qualquer inversor CMOS pode ser usado neste circuito.
Dobrador de Tensão Positivo ou Negativo
