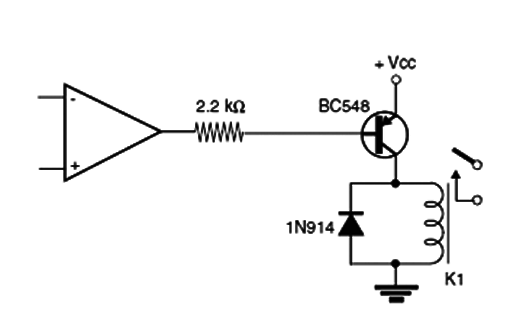

Na figura mostramos como acionar um relé a partir da saída de um amplificador operacional comum quando sua saída vai ao nível baixo. A tensão Vcc depende do relé e o terra desta etapa deve ser comum ao terra do circuito com o operacional. Este circuito é para relés até 100 mA. O circuito é de um livro de Newton C. Braga.
Driver de Relé Para Operacional
