Esta é a configuração normal de um PLL 567 para ativar um relé com um tom de áudio até uns 100 kHz. A frequência é ajustada em P1 e a alimentação é feita com 6 V de acordo com o relé utilizado. O relé recomendado é de 100 mA no0 máximo de corrente de disparo. O circuito é do livro Fun Projects for the Experimenter de Newton C. Braga, publicado nos Estados Unidos.

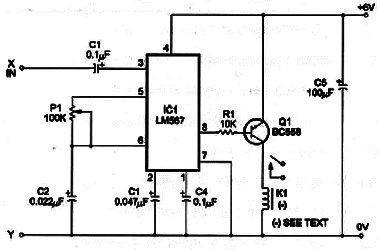

![Alarme Ativado Por Tom
Alarme Ativado Por Tom](/images/stories/banco/cir2969_0001.gif)
Alarme Ativado Por Tom
