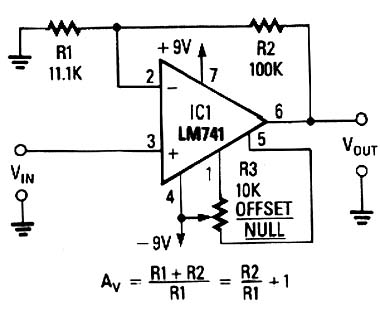

Este circuito saiu na Radio Electronics de maior de 1989. A revista não mais existe, mas o circuito é atual, mostrando como obter ganho 10 de um 741. A fonte deve ser simétrica e a tensão pode variar entre 5 e 12 V. Algumas características e as fórmulas para o ganho são dadas junto ao diagrama. Veja mais sobre os cálculos deste tipo de circuito na seção de Matemática Para Eletrônica do site.
Amplificador Não Inversor com o 741
