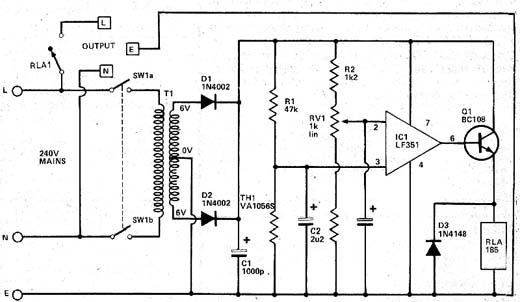

Este circuito saiu numa revista Hobby Electronics de março de 1980. A revista não mais existe, mas o circuito é atual pelos componentes que usa. Este circuito controla um relé acionando-o quando a temperatura sensoriada pelo NTC de 47 k supera um determinado valor ajustado em RV1. O transformador é de 6 V x 500 mA o transistor pode ser substituído por um BC548. O relé é de 6 V x 100 mA, e no caso, a rede é de 240 V, que é a tensão na Inglaterra onde originalmente foi publicada a revista. Basta usar um transformador de 110 V ou 220 V de primário para operar nas nossas redes. O IC1 pode ser substituído por um 741.
Termostato
