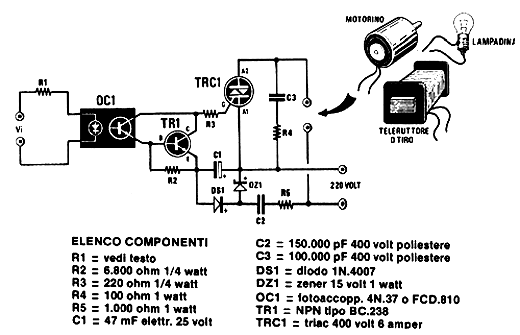

Este circuito saiu numa Nuova Elettronica de fevereiro de 1986. A revista não mais existe, mas o circuito dá uma idéia de como podemos usar um acoplador com um transistor para acionar um motor, lâmpada ou solenóide de 24 VAC. TR1 é um BC548 (equivalente ao BC238) e os diodos são 1N4007. A corrente máxima da carga depende do Triac que pode ser qualquer da série TIC, com dissipador de calor. OC1 pode ser qualquer acoplador com foto-transistor interno.
Acionamento de Carga AC Com Acoplador Óptico e Triac
