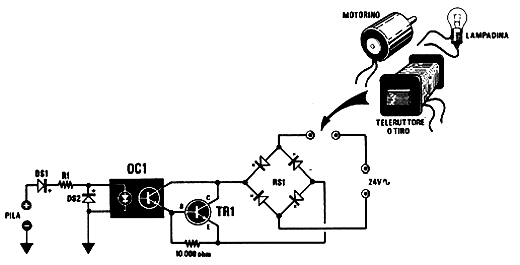

Este circuito saiu numa Nuova Elettronica de fevereiro de 1986. A revista não mais existe, mas o circuito dá uma idéia de como podemos usar um acoplador com um transistor para acionar um motor, lâmpada ou solenóide de 24 VAC. TR1 é um BD135 e os diodos são 1N4002. A corrente máxima da carga é da ordem de 200 mA. OC1 pode ser qualquer acoplador com foto-transistor interno.
Acionamento de Carga AC Com Acoplador Óptico
