Este amplificador de alta potência é indicado para saídas de sirenes ou avisos com lógica CMOS ou ainda com o 555. Alguns watts de potência são obtidos com alimentação entre 6 V e 12 V. Os transistores Q2 e Q3 devem ser dotados de dissipadores de calor apropriados. Q3 pode ser um 2N3055 ou um TIP41. Com um sinal de 1 kHz em carga de 1 k? e amplitude de 5 V obtemos 3 V em carga de 8 ? o que dá mais de 1 W rms. Mais potência pode ser obtida com carga de 4 ou mesmo 2 ?, quando a potência pode ir a perto de 10 W.

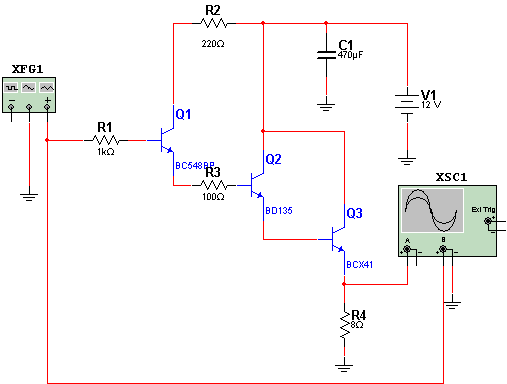

Etapa Darlington de Alta Potência

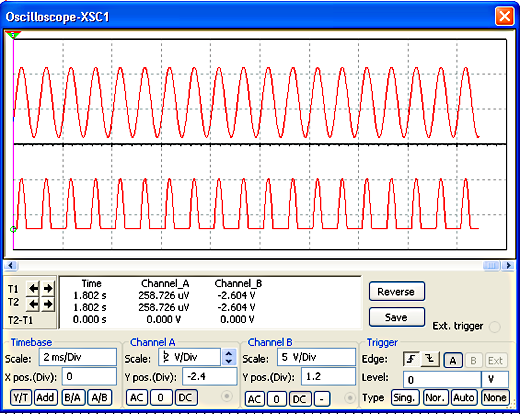

Forma de onda obtida
