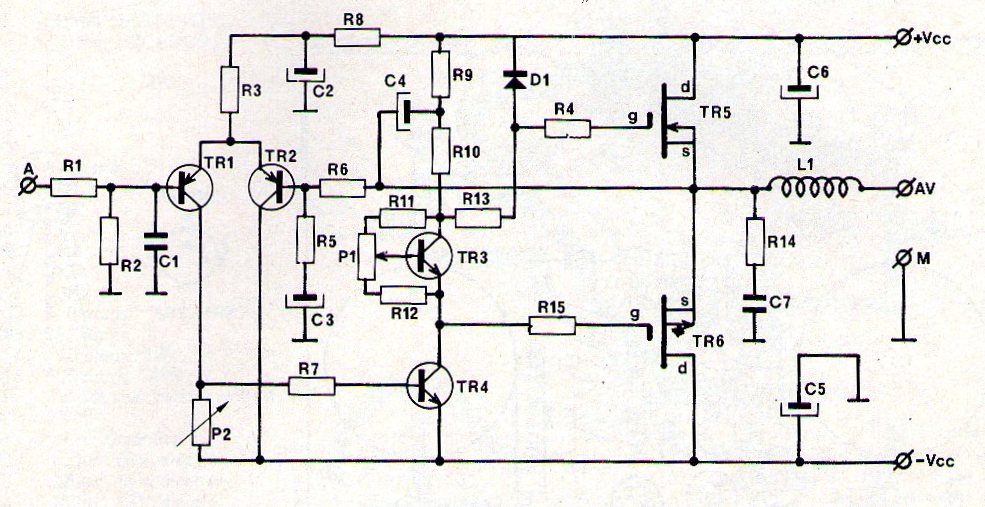

Este circuito foi encontrado numa revista Resistor, da Espanha de setembro de 1986 e ainda atual, a não ser pelos MOSFETs de potência que são um pouco difíceis de encontrar. Recomendamos usar equivalentes de 10 ampères x 200 V ou mais. A fonte deve ser simétrica de 40 V com pelo menos 5 A de corrente. Os transistores de potência devem ser dotados de excelentes radiadores de calor e o ajuste deve ser feito em P1 para uma corrente de repouso de 70 mA (não mais) e em P2 para que, com uma carga na saída, a amplitude do sinal seja de 40 V com simetria perfeita. A resposta de frequência deste amplificador é linear de 5 a 50 kHz. A carga pode ser de 4 ? (125 W) ou 8 ? (62 W). Os transistores do par TR1 e TR2 podem ser os 2N2222.
Amplificador MOSFET de 125 W

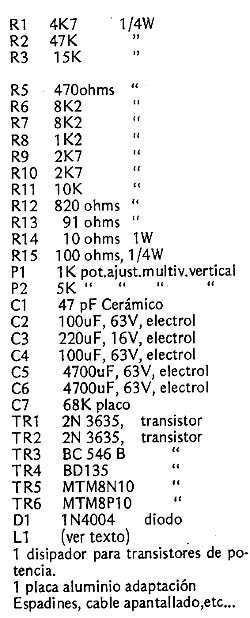

Materiais
