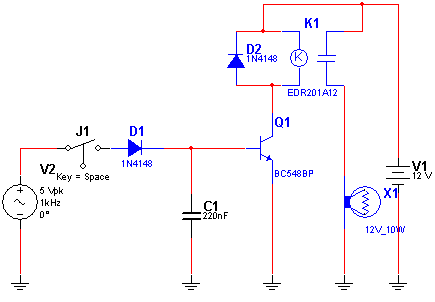

A fonte de sinal é o enrolamento de alta impedância de um transformador. Este enrolamento deve fornecer um sinal de pelo menos 3 V de amplitude para uma faixa de frequências de 100 a 10 kHz. O sinal é detectado e filtrado, atuando sobre o transistor que liga o relé. Fontes de sinal podem ser a saída de amplificadores, osciladores, etc. Veja que o circuito não é seletivo, operando com qualquer frequência. Ele também funcionará com sinais de voz, podendo ser ligado na saída de um amplificador para detectar a presença de um sinal de áudio. O relé usado depende da tensão de alimentação. Na simulação ligamos no relé uma lâmpada indicadora. O relé deve ser de 50 mA de bobina e contatos conforme a carga acionada. A tecla espaço aciona o circuito aplicando o sinal do gerador virtual.
Clique aqui para baixar a simulação e netlist
