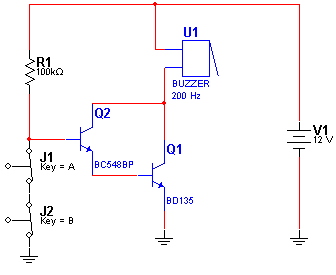

Este alarme de muito baixo consumo faz soar um buzzer quando qualquer dos sensores, simulados pelas teclas A e B for aberto. Na condição de espera, com os sensores fechados, o consumo é muito baixo, o que possibilita o uso de bateria na alimentação. Pode ser usado um buzzer de 6 ou 9 V com alimentação correspondente. Para controlar maiores potências, pode ser usado um relé na saída. Mais sensores podem ser ligados em série, e o cabo de conexão a eles pode ser longo, possibilitando a proteção de uma grande área. Na simulação o buzzer realmente toca quando acionamos as teclas que controlam os sensores.
Alarme Sonoro
Clique aqui para baixar a simulação e netlist
