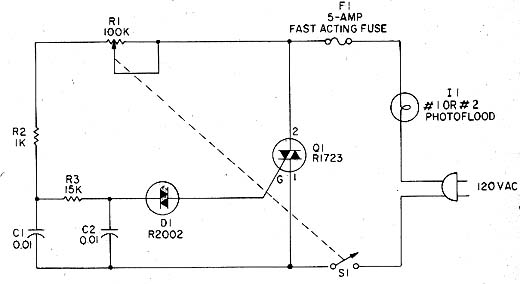

Este circuito saiu no 101 Electronics Projects, edição de 1976. Trata-se da configuração convencional de dimmer com circuito de dupla constante de tempo, indicado para lâmpadas photoflood. Estas lâmpadas são usadas em estúdios fotográficos, sendo do tipo incandescente. O circuito pode usar Triacs da série TIC e o diac é de qualquer tipo comum. Podemos controlar com este dimmer lâmpadas incandescentes comuns e elementos de aquecimento até o máximo permitido pela corrente do Triac.



 Dimmer Para Lâmpadas Photoflood
Dimmer Para Lâmpadas Photoflood
