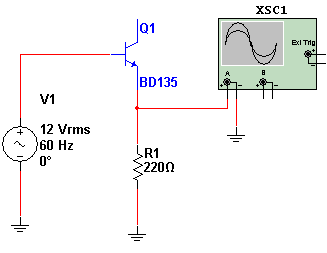

Podemos aproveitar a junção base-emissor de um transistor que esteja com o coletor aberto como diodo retificador numa fonte. Para um BVD135 podemos trabalhar com correntes até uns 100 mA, mas com transistores de uso geral a corrente não deve ultrapassar os 20 mA. Na figura abaixo temos a simulação da ação retificadora de um transistor queimado, em que a junção base-emissor ainda esteja em bom estado. A carga de 220 ? drena uma corrente de algumas dezenas de miliampères da fonte e no osciloscópio temos a forma de onda da tensão retificada. Podemos usar esses transistores em fontes simples.
Com dois transistores poderemos perfeita fazer uma pequena fonte de onda completa, e em alguns casos os diodos podem ser usados também em outras funções, como detectores, ceifadores, funções lógicas, etc.

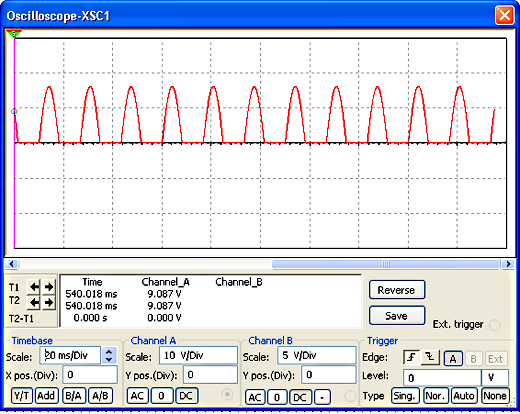

Forma da tensão retificada visualizada no osciloscópio virtual do Multisim 11.0.
