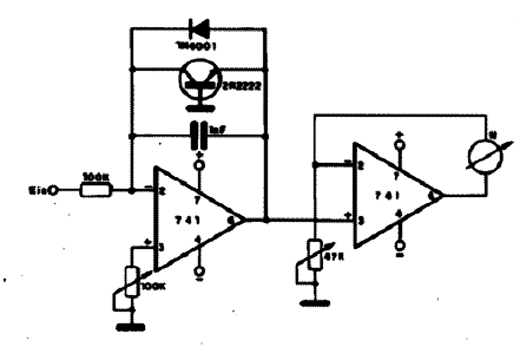

A indicação de corrente no miliamperímetro ligado na saída deste circuito corresponde a uma tensão de entrada numa escala logarítmica. O ajuste do circuito para operação correta é feito nos dois trimpots. A fonte de alimentação deve ser simétrica de 5 a 12 V. O transistor 2N2222 é o responsável pelo comportamento logarítmico do circuito juntamente com o diodo. Amplificadores operacionais equivalentes podem ser utilizados. A tensão de entrada não deve superar a tensão de alimentação. O circuito pode ser modificado para operação com sensores, fazendo-os operar numa escala logarítmica.
Voltímetro Logarítmico
