Este circuito gera um pulso único de duração determinada pelo capacitor. Este componente pode ter valores entre 10 nF e 10 µF dependendo da aplicação. A alimentação positiva do 4001 é feita no pino 14 e a alimentação negativa no pino 7. Veja que podemos obter pulsos complementares, já que o circuito funciona como um monoestável.
![Gerador CMOS de Pulso Único Gerador CMOS de Pulso Único](/images/stories/banco/cir0550_01.gif)

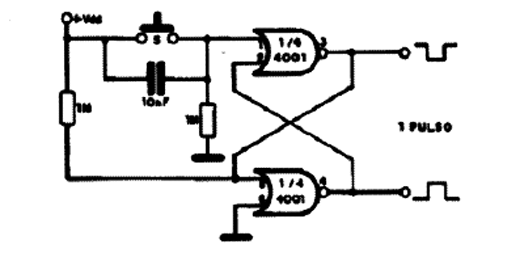

Gerador CMOS de Pulso Único
