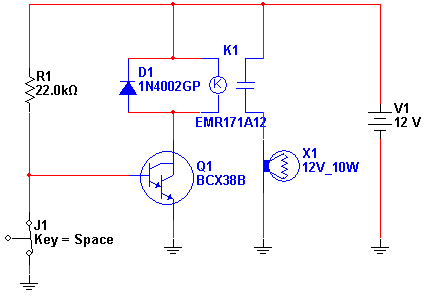

Quando o sensor J1 for aberto, o relé fecha seus contatos disparando o alarme externo. Na simulação usamos apenas um sensor e o relé dispara para lâmpada indicadora. A diferença em relação ao circuito NE283 (Alarme com 1 Transistor) é que usando um transistor Darlington, seu maior ganho possibilita a redução do resistor de disparo, obtemos maior sensibilidade e podemos controlar um relé ou carga de maior potência diretamente. Na prática podemos ligar diversos sensores do tipo Normalmente Fechados (NC) e como alarme uma sirene ou mesmo cigarra alimentada pela rede de energia. O circuito pode ser alimentado com tensões de 6 a 12 V, dependendo apenas do relé. Na condição de espera, a corrente drenada é muito pequena, o que possibilita o uso de pilhas ou baterias na sua alimentação. Na simulação atue sobre a barra de espaço para abrir o sensor e disparar o alarme acendendo a lâmpada X1.
Download e simulação e netlist
