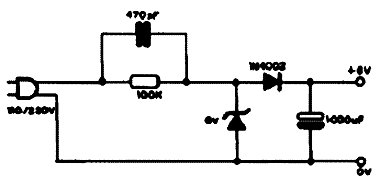

Este simples eliminador de pilhas sem transformador serve para aplicações que façam uso de pilhas AA ou AAA e não tenham consumo maior do que uns 20 mA. Com a troca do zener ele também pode servir de eliminar para 3 V, 4,5 V e mesmo 9 V. O consumo máximo ainda será da ordem de 20 mA. O capacitor de 470 nF deve ser de poliéster com uma tensão de trabalho de pelo menos 200 V se a rede for de 110 V e pelo menos 400 V se a rede for de 220 V. O zener é de 400 mW ou 1 W. Cuidado, pois o circuito não é isolado da rede podendo causar choque se as partes expostas forem tocadas.
Eliminador de Pilhas de 6 V x 20 mA
