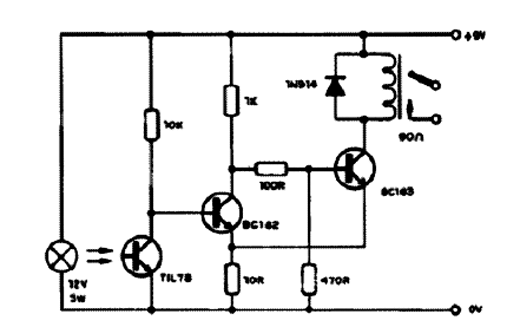

O circuito mostrado tem um disparador que atua sobre um relé comutando-o com alta velocidade em sem repiques. A lâmpada é de 400 mA e o circuito aciona um relé de 100 ? para tensão de 9 V. Podem ser usados outros relés com alteração da lâmpada e da alimentação. O circuito tem sua ação de disparador dada pelo resistor de 10 ? que realimenta o sinal dos transistores. Transistores de comutação equivalentes como o 2N2222 podem ser utilizados nesta aplicação.
Acoplador Óptico com Disparador
