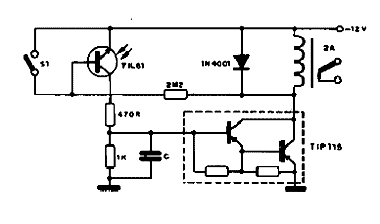

O circuito foto-disparador mostrado na figura tem potência suficiente para acionar um relé de 12 V com corrente até 2 A. Podem ser utilizadas outras cargas como motores e solenóides. O foto-transistor pode ser substituído por equivalentes. Observe a polaridade invertida da fonte de alimentação e do diodo, já que estamos trabalhando com um transistor Darlington PNP. Para correntes acima de 100 mA no acionamento, o transistor deve ser dotado de radiador de calor.
![Foto-Disparador Darlington PNP Foto-Disparador Darlington PNP](/images/stories/banco/cir0379_01.gif)
Foto-Disparador Darlington PNP
