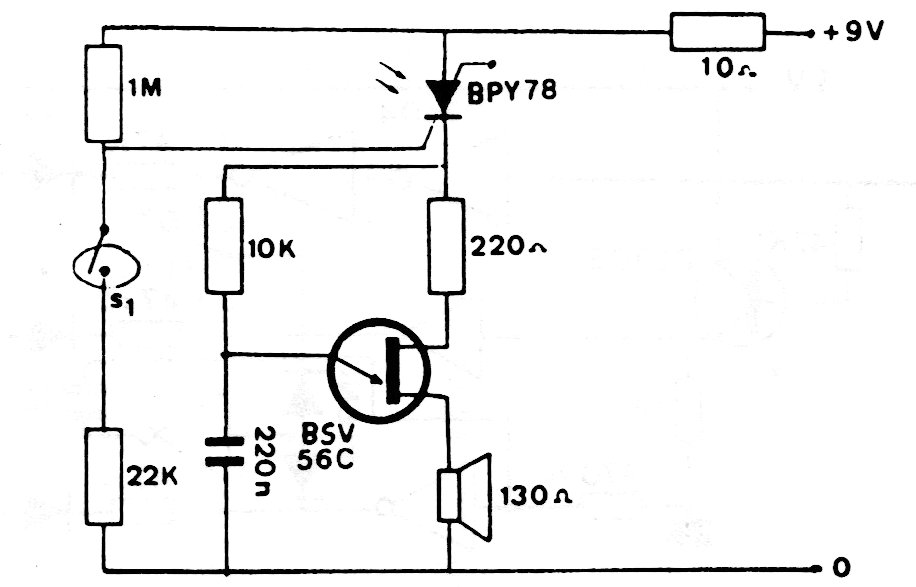

O componente sensor usado neste alarme não é comum atualmente. O circuito dispara diretamente um oscilador unijunção que produz som num pequeno alto-falante. A chave faz o rearme do circuito.
.
| Clique na imagem para ampliar |
O componente sensor usado neste alarme não é comum atualmente. O circuito dispara diretamente um oscilador unijunção que produz som num pequeno alto-falante. A chave faz o rearme do circuito.
.
