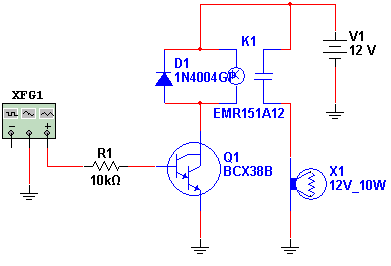

O circuito apresentado excita um relé a partir de uma fonte de muito baixa corrente. Uma corrente de poucas centenas de microampères é suficiente para acionar relés que precisam até 500 mA. Na simulação usamos um BCX398, mas qualquer Darlington de média potência com ganho de pelo menos 1000 pode ser usado. Na simulação, aplicamos um sinal retangular na entrada de modo que o relé fica abrindo e fechando seus contatos, acionando uma carga externa que é uma lâmpada.
Excitador Darlington NPN de Relé
Arquivos para download: Simulação e netlist
