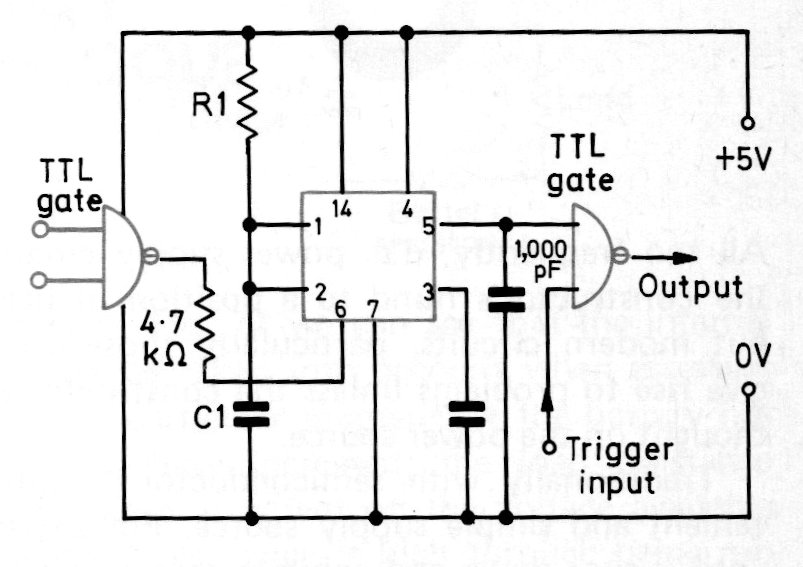

Na figura temos o modo de se usar um circuito integrado 555 como gerador de pulsos para lógica TTL. A alimentação é de 5 V e o circuito foi encontrado numa antiga publicação europeia. A duração dos pulsos é determinada por C1.
