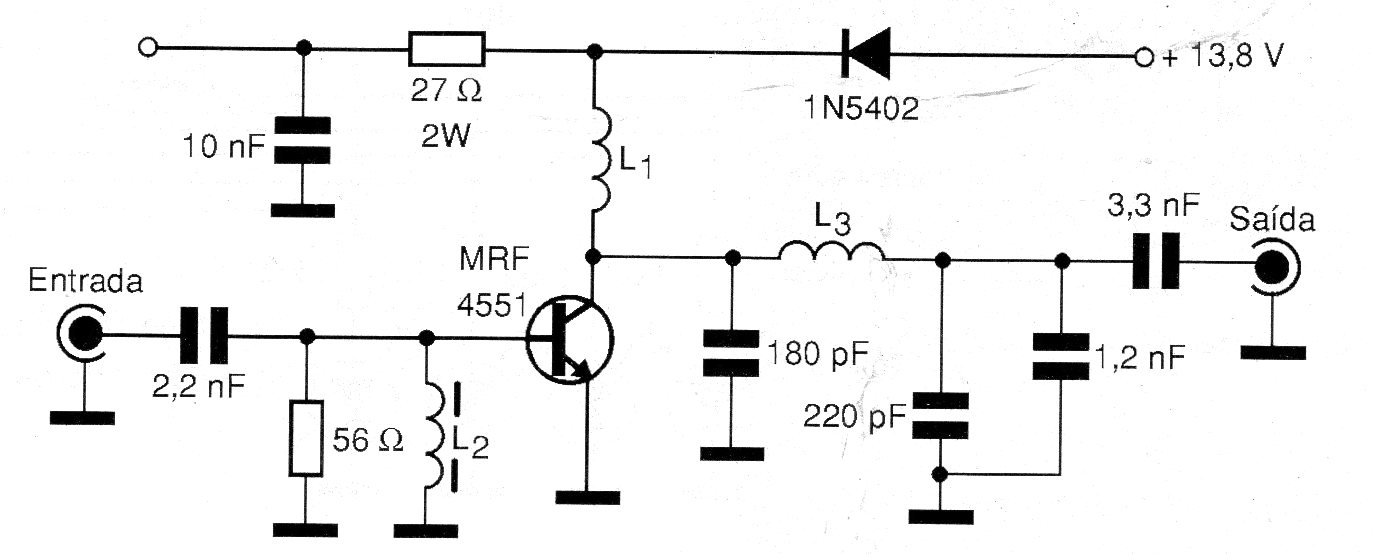

O projeto apresentado numa documentação de 2009 destina-se a radioamadores que operam na faixa dos 40 metros (7,5 MHz). Trata-se de um amplificador que fornece uma potência de saída de 50 W a partir de uma entrada de 5 a 10 W. Todos os resistores são de 2 W, os capacitores cerâmicos e os conectores do tipo usado em VHF. O transistor MRF455 deve ser montado em excelente dissipador de calor. O diodo 1N4502 é de 2 A e as bobinas possuem as seguintes características:
L1 – 36 espiras sem núcleo de fio 16 em forma de 1 cm de diâmetro.
L2 – 33 espiras de fio 28 e com núcleo e 10 mm de diâmetro e 3 cm de comprimento.
L3 – 11 espiras de fio 18 em forma de 8 mm de diâmetro e comprimento de 25 mm, sem núcleo.
A fonte deve ter excelente filtragem com pelo menos 8 A ou ainda pode ser utilizada uma bateria de carro. Os ajustes para se obter melhor rendimento são feitos alterando-se a separação entre as espiras das bobinas.
