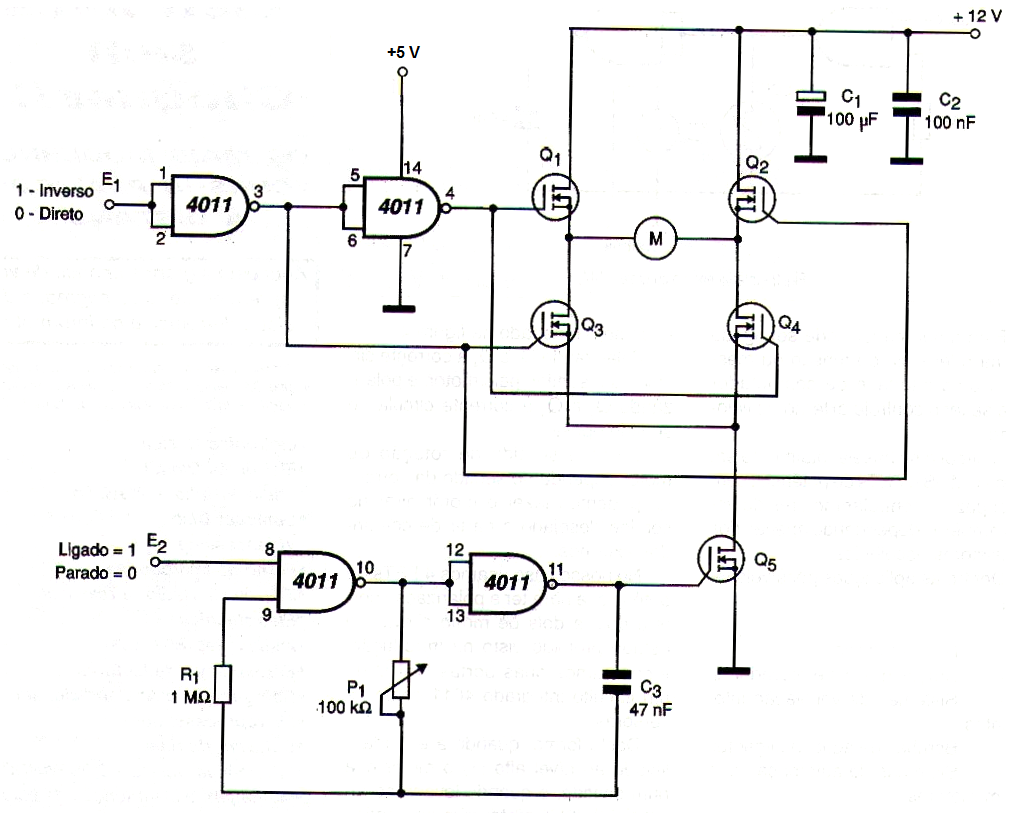

Este Shield para controle de motor com ponte H tem um circuito adicional disparo para controle PWM. Este controle é manual em princípio, feito por um potenciômetro, mas pode ser usado um sensor resistivo que então determinará a velocidade do motor. Num robô que segue a luz, por exemplo, usando como um sensor um LDR podemos obter a aceleração quando a fonte de luz é localizada. O circuito deve operar com 5 V, pois com tensões menores para o CI o disparo do MOSFET pode ser problemático. Qualquer MOSFET de potência pode ser usado.
| Clique na imagem para ampliar |
