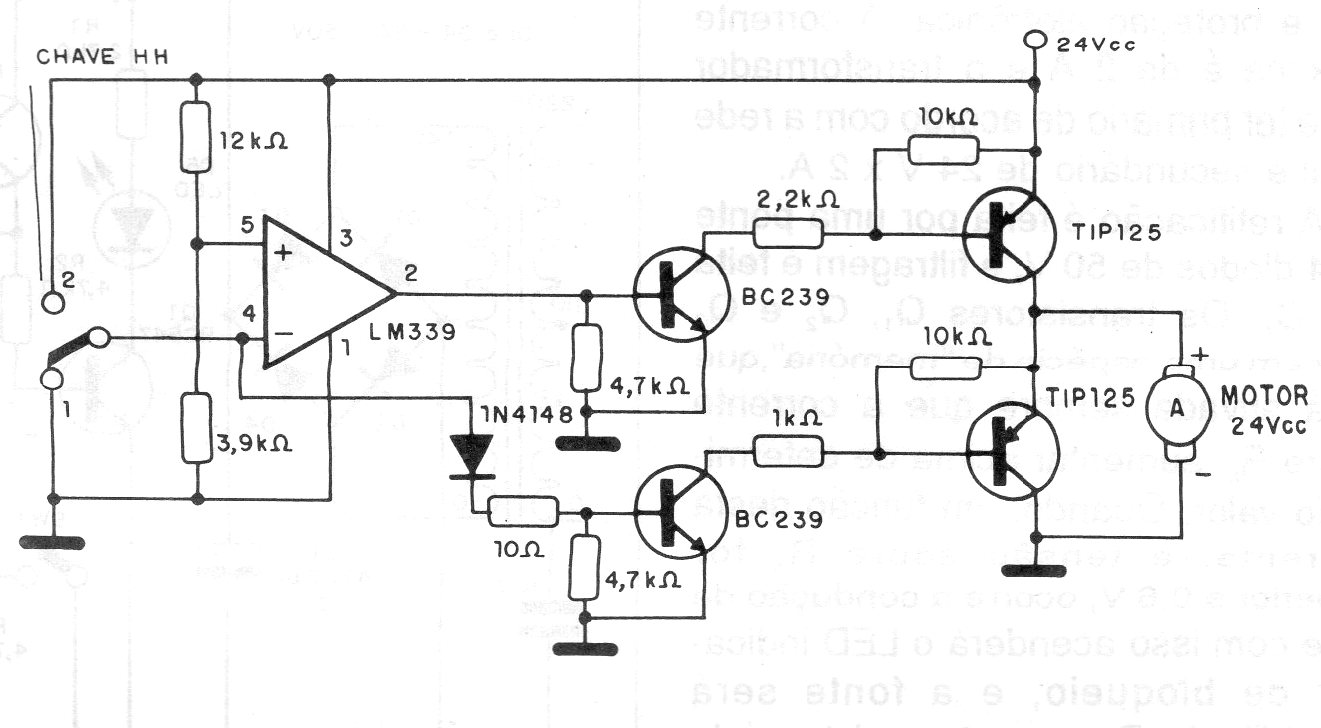

A finalidade deste circuito encontrado numa documentação de 1994 é fazer o acionamento de um motor de 24 V. O circuito pode ser adaptado para outros tipos de motores. Os transistores de saída devem ser dotados de dissipadores de calor. O circuito tem a vantagem de possuir o recurso de freio que ocorre quando o transistor em paralelo com o motor conduz.
| Clique na imagem para ampliar |
