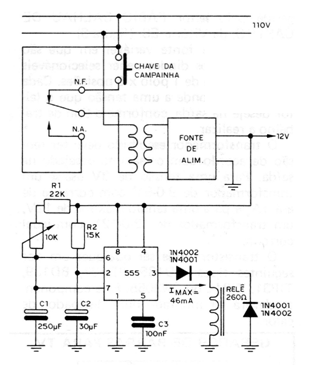

O circuito encontrado numa publicação de 1983 é mostrado na figura. Aproveitando a característica do capacitor de não permitir variações bruscas de tensão entre seus terminais, no momento em que a campainha for tocada, o ponto 2 é ligado à terra e o temporizador dispara. Neste instante, o contacto NA do relê é acionado e o circuito estará funcionando, mesmo depois do interruptor ser solto. Quando o ponto 3 volta ao nível 0, todo o circuito é desativado, ficando pronto para um novo ciclo. A fonte de 12 V poderá comandar uma campainha eletrônica em lugar da convencional. Importante neste circuito é que o ramo R2/C2 deve ter uma constante de tempo maior do que a subida de tensão da fonte, isto é, quando a fonte atingir 12 V, o pino 2 deverá ter menos que 4 V (isso ocorre num tempo de aproximadamente 1,8 segundos, que é mais do que suficiente). No intervalo de uma melodia para outra (campainha musical), ou da espera, o capacitor C2 tem de se descarregar, e isso ocorre através do circuito interno do 555 (em aproximadamente 3,5 segundos). Caso desejar mudar este tempo, coloca-se em paralelo com a fonte um resistor de 680 R x 1/2W, quando o tempo cairá para aproximadamente 1,4 s. O valor R2 x C2 não poderá ser maior que o tempo ativo do temporizador.
