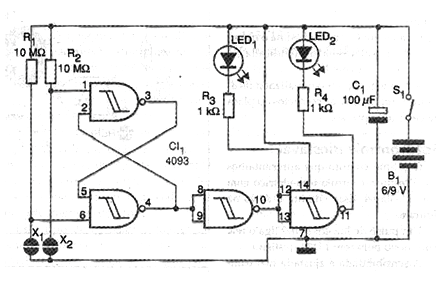

Na figura temos um circuito biestável que aciona LEDs a partir de toques de liga e desliga dados nos sensores. Evidentemente, o circuito pode ser alterado facilmente para controlar cargas de maior potência com o uso de etapas transistorizadas acionando relés ou diretamente as cargas. Da mesma forma, podemos usar sensores comuns NA para aplicação do circuito em controles inteligentes, alarmes, e outras aplicações semelhantes. Nesse circuito, duas das quatro portas são usadas num flip-flip enquanto as demais acionam os LEDs. Os resistores R1 e R2 determinam a sensibilidade do circuito podendo ter seus valores aumentados. A alimentação pode ser feita com tensões de 6 a 12 V, sem problemas. A montagem, em caráter experimental, pode ser realizada com facilidade numa matriz de contactos.Os sensores são duas chapinhas de metal separadas de modo que possam ser tocadas ao mesmo tempo.
Lista de Material
CI-1 – 4093 – Circuito Integrado CMOS
LED1, LED2 – LEDs comuns de qualquer cor
R1, R2 – 10 M ohms x 1/8 W – resistores – marrom, preto, azul
R3, R4 – 1 k ohms x 1/8 W – resistores – marrom, preto, vermelho
C1 – 100 uF x 12 V – capacitor eletrolítico
X1, X2 – sensores de toque – ver texto
S1 – Interruptor simples
B1 – 6 a 12 V – pilhas, bateria ou fonte (com transformador)
Diversos:
Matriz de contactos, placa de circuito impresso, suporte de pilhas ou conector de bateria, fios, etc.
