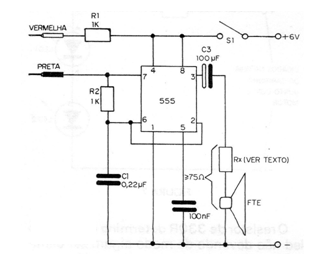

Este circuito foi encontrado numa documentação de 1982. Ele utiliza apenas um circuito integrado e pode ser considerado de grande utilidade para os que não tenham um instrumento sequer em sua bancada. Trata-se de um provador de continuidade que "apita" quando o componente ou circuito ligado entre as pontas de prova apresentar um percurso para circulação da corrente. O circuito completo é mostrado na figura, e conforme podemos perceber o elemento básico é um circuito integrado do tipo 555 que funciona no caso como um oscilador. A frequência do som emitido por este oscilador depende fundamentalmente do capacitor C1 e da resistência apresentada pelo circuito em prova, a qual pode estar entre 0 e 1000 000 ohms. Pode-se inclusive testar componentes com uma avaliação de sua resistência pela tonalidade do som emitido. Para os sons mais agudos teremos resistências de prova mais baixas, enquanto que para os sons graves teremos resistências mais altas. A alimentação do circuito é feita com uma tensão de 6 V. Devemos observar que a resistência de carga do circuito deve ser no mínimo de 75 ohms, o que quer dizer que se usarmos um alto-falante comum de 8 ohms, devemos ligar o resistor em série de 68 ohms no caso para termos uma carga maior que 75 ohms. Se o leitor conseguir um alto-falante de maior impedância, pode usar um resistor menor e com isso obter maior volume de som.
