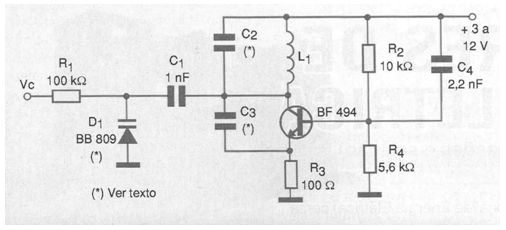

Na figura mostramos um VCO controlado por Varicap capaz de gerar sinais na faixa de alguns megahertz até mais de 200 MHz. Se bem que o controle da frequencia seja conseguido quando se usa um varicap como o BNB809, até mesmo um diodo comum como o 1N4002 funciona como tal, mas com uma faixa menor de atuação. A bobina, C2 e C3 dependem da frequencia central gerada conforme a seguinte tabela:
Faixa de Frequencias
L1
C2
C3
1 a 4 MHz
40 espiras
100 pF
220 pF
4 a 10 MHz
12 espiras
47 pF
100 pF
10 a 50 MHz
8 espiras
22 pF
27 pF
50 a 100 MHz
6 espiras
10 pF
10 pF
100 a 150 MHz
3 espiras
4,7 pF
4,7 pF
A bobina é enrolada com fio 28 AWG em forma de 1 cm sem núcleo. Observamos que os valores da tabela são aproximados podendo ser necessárias alterações em função das tolerâncias. O transistor também admite equivalentes como o 2N2218 e 2N2222 para se obter uma potência um pouco maior para o sinal. Esse sinal pode ser retirado tanto do coletor do transistor como de uma segunda bobina enrolada sobre L1. O número de espiras dessa bobina depende da impedância desejada mas em geral ficará entre metade e um quarto das espiras de L1. Os capacitores devem ser todos cerâmicos.
