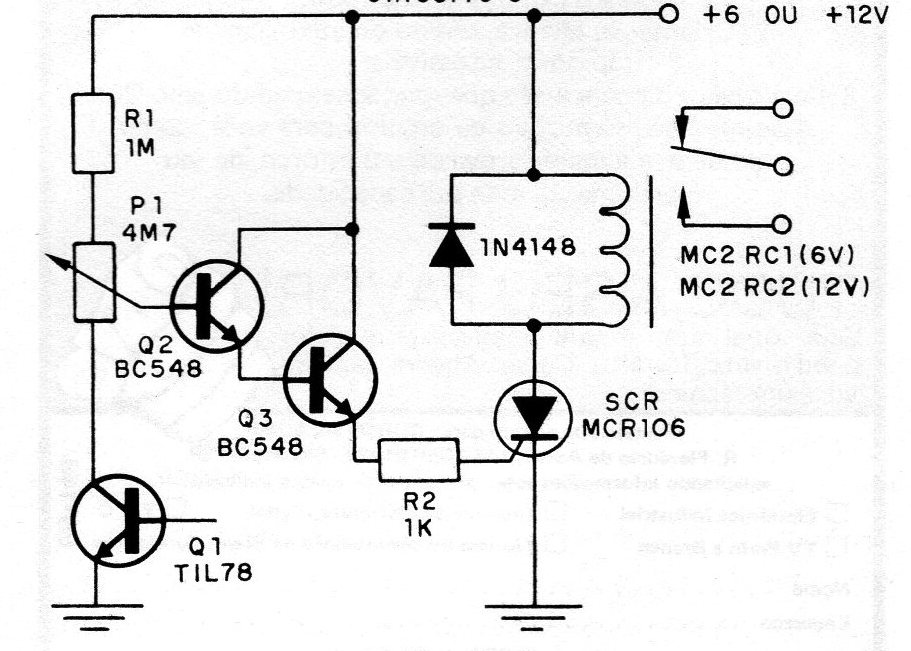

Para o disparo com trava temos também o circuito mostrado na figura. Neste circuito temos também os transistores complementares que disparam o SCR. O SCR energiza a bobina do relê, mantendo-a neste estado até que a corrente seja interrompida. O controle de sensibilidade neste circuito também pode ser acrescentado, constituindo-se num trimpot de 47 k em série com o resistor. Para os SCRs do tipo TIC106 pode ser necessário ligar, entre o catodo e a comporta, um resistor de 1k.
| Clique na imagem para ampliar |
