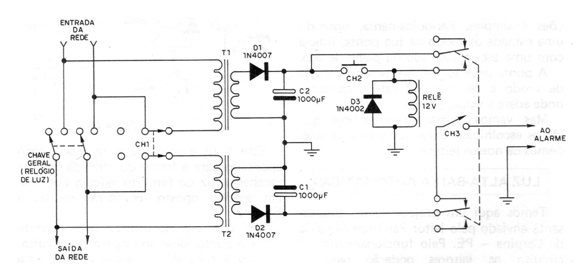

Afirma o autor deste projeto encontrado numa documentação de 1982 que nós da eletrônica somos mais ou menos espertos, mas os ladrões de hoje, são muito mais espertos do que podemos pensar. E foi pensando nisso que o autor “bolou" uma grande surpresa para os ladrões que tentam eventualmente desarmar o sistema de segurança de uma residência, desligando sua chave geral.Na figura temos o circuito do sistema em questão. São usados dois transformadores com o primário de 110 V ou 220 V, conforme seja sua rede, e secundários de 12 V com corrente de pelo menos 100 mA, ou de acordo com o relê usado, ou ainda alarme. Como elementos adicionais temos dois diodos retificadores em cada transforma dor, e eletrolíticos de filtragem, além de um relê, um diodo de proteção para este relê e algumas chaves. O funcionamento do circuito é o seguinte: terminada a instalação do sistema no quadro geral de alimentação da casa (normalmente fora da residência-) liga-se CH1 e em seguida pressiona-se por um instante CH2 (interruptor do tipo normalmente aberto). Com este procedimento, o relê é energizado, passando seus contactos para a posição fechado. Com isso, o relê fica alimentado pelos seus próprios contactos e ao mesmo tempo mantém o sistema de alarme desativado. Se alguém desligar a chave geral, o transformador T1 fica sem alimentação, e deste modo o relê é imediatamente desativado, voltando seus contactos para a posição inicial. Com isso, o sistema de alarme passa a receber a alimentação do outro transformador (T2) que está ligado antes da chave. Veja que o alarme não para, mesmo que a chave seja religada. Para isso podemos desligar o alarme acionando CH3, ou então pressionando o interruptor CH2 por alguns instantes. A chave CH1 desativa o sistema de alarme. O relê usado deve ter dois contactos reversíveis e uma bobina para 12 V com corrente até 100 mA. Os eletrolíticos devem ter tensões de trabalho de 16 V pelo menos, e os diodos retificadores são do tipo 1N4004 ou equivalentes.
