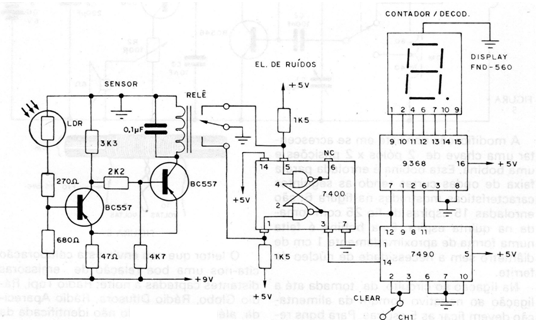

Este circuito foi encontrado numa documentação de 1981. Como se pode perceber trata-se de um bem elaborado placar automático para jogos de Pebolim, em que a passagem da bola pelo canal da gaveta após cada gol faz a mudança do número do display. Evidentemente, para uma aplicação normal, deve-se montar duas unidades como esta, instalando-se seus sensores, um na passagem de cada gol. O autor sugere que atrás de cada gol exista um tubo por onde passe a bola ao cair, e neste tubo seria instalado o sensor, um LDR que seria iluminado por uma pequena lâmpada. A passagem da bola, interrompendo o feixe de luz faria o acionamento do circuito com a mudança de placar. É claro que os leitores imaginosos terão outras alternativas para a instalação do placar e inclusive poderão usá-lo em outros jogos ou ainda na contagem de objetos, lembrando que o uso de um único display limita sua capacidade aos valores de 0 a 9. O funcionamento do placar explicado pelo próprio autor é o seguinte: quando a luz do sensor (LDR) é interrompida, aparece uma ddp na bobina do relê que aciona o circuito eliminador de ruídos. Este circuito é formado por duas portas NE e pelo relê de dois contactos reversíveis, sendo sua função evitar que com apenas um pulso no sensor sejam produzidos mais de um pulso no contador. A chave CH1 (Clear) é do tipo normalmente fechada, já que, quando ela for aberta teremos a volta a zero da contagem. Veja que neste circuito pelo uso de integrados TTL temos uma alimentação de 5 V. Para o circuito do sensor, entretanto, a tensão de alimentação é de 9 V.
