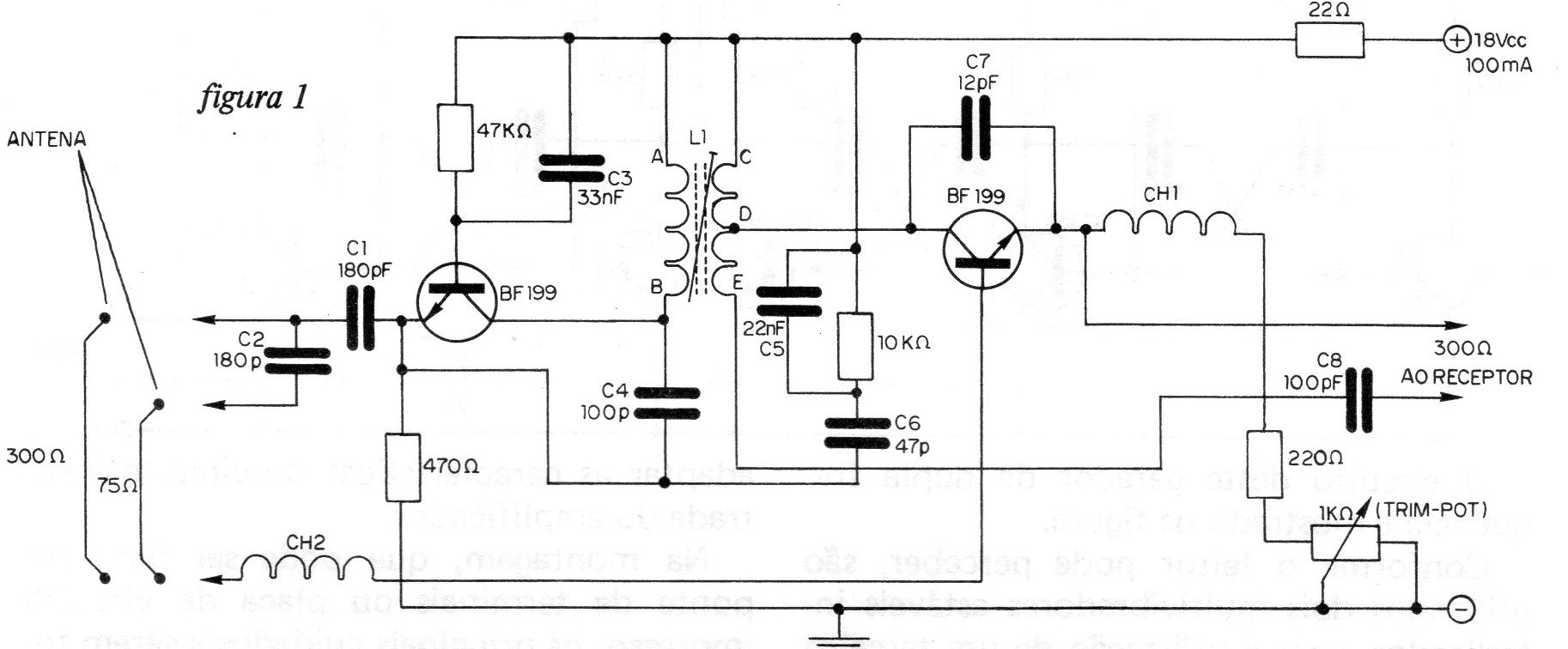

Os sinais de estações fracas de TV, FM e VHF podem ser amplificados para ajudar sua recepção em locais afastados das emissoras. O circuito mostrado na figura utiliza dois transistores de alta frequência, do tipo BF199, e pode ser intercalado entre a antena receptora de TV, FM ou VHF e o aparelho receptor, isso via cabo de 75 ou 300 ohms. Segundo o autor do projeto, estações que em condições normais chegam muito fracas, podem ser recebidas com excelente qualidade de som ou imagem (conforme o caso), como se estivessem ao lado de casa. O único ajuste necessário ao funcionamento do aparelho é do núcleo de L1, para a máxima intensidade de sinal na estação desejada. O trimpot ajuda a eliminar ruídos ou interferências locais. Os componentes não são críticos, mas na montagem, se feita em ponte, deve-se cuidar para que as ligações sejam as mais curtas possíveis entre todas as peças. L1 é uma bobina osciladora para FM (cor verde), enquanto que CH1 e CH2 são choques de RF enrolados num resistor de 100 k x 1/8 W. O número de voltas em cada um é 32 e o fio usado o AWG 34. Os resistores são todos de ¼ W com 10% de tolerância. Para o amplificador é preciso uma fonte especial, que é mostrada na mesma figura. .Esta fonte faz uso de um transformador de 9+9 V x 100 mA e de 4 diodos em ponte, de modo a se obter na sua saída aproximadamente 18 V. Os capacitores C1 e C2 são cerâmicos. C3 e C5 são capacitores de poliéster metalizado, enquanto os demais são cerâmicos, tipo disco.
