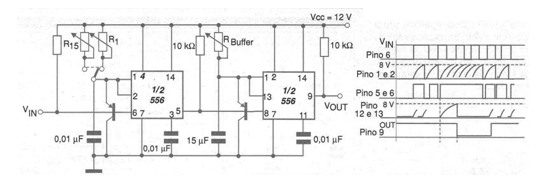

O circuito da figura alerta quando a frequencia dos pulsos aplicados à sua entrada, que são associados à velocidade de um motor ou de um mecanismo, ultrapassa certo valor, ajustado nos potenciômetros ligados ao primeiro circuito de temporização. As formas de onda correspondentes são mostradas na mesma figura, observando-se que a saída do segundo temporizador vai ao nível baixo quando a frequencia de entrada ultrapassa o valor ajustado. No diagrama representamos um duplo 555 (556), mas 555 separados também podem ser usados com igual desempenho. A intensidade do pulso de entrada (pulsos negativos) deve ser capaz de disparar o 555. Sensores tipo reed aterrados ou ainda sensores mecânicos comuns podem ser usados para essa finalidade.
