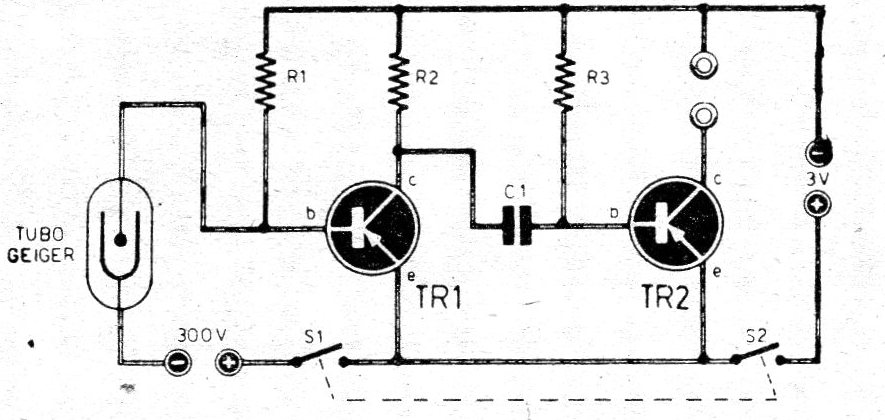

Este artigo é de uma antiga publicação de A. Fanzeres. Com o advento da Era Nuclear para o Brasil, sem,dúvida é bom que os técnicos de eletrônica se preparem para mais este campo de trabalho e também comecem a pensar no aspecto de “proteção” necessária. Sim, porque radiações, sejam elas de Raios X, UV, etc. afetam a saúde humana e as radiações emanadas dos denominados materiais radioativos são muito perigosas para a pessoa que as recebe diretamente como geneticamente para seus futuros filhos. O contador Geiger que apresentamos é muito simples. Urna válvula especial, lB86, própria para produzir sinais elétricos, quando atingida por radiações, é amplificada e levada a um fone, magnético, tipo “egoísta” que produz “clicks” cada vez mais rápidos, em função da intensidade da radiação. A voltagem de 300 volts pode ser obtida por baterias em série, pois o consumo é baixo e a duração muito grande. A lâmpada lB86 deve ser montada em um suporte que permita sua manipulação de modo a passar junto aos locais onde se deseja saber se o nível de radiação é elevado. A sensibilidade do aparelho não é elevada, porém já serve para indicar níveis de radiações perigosos à saúde.
Lista de Materiais
R1 – 2M2 ohms
R2 – 33 k ohms
R3 – 2M2 ohms
TR1, TR2 - AC 171 (Ou BC558)
Fone = 100 a 500 ohms de impedância
