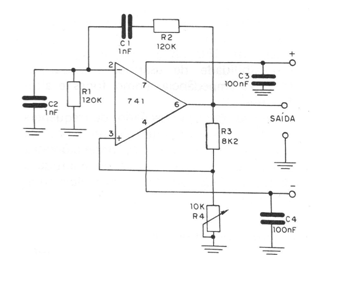

A característica principal deste circuito é a de fornecer um sinal de forma de onda senoidal. Neste circuito devem ser obedecidas as seguíntes relações de valores entre os componentes:
R1 = R2 e C1 = C2
A frequência será calculada pela fórmula:
F = 1/(2 x PI x R1x C1)
Onde: f é a frequência em Hertz (Hz), R1 é dado em ohms, C1 em Farads e o fator PI vale 3,14. Para o circuito exemplificado, com R1 valendo 120 k e R2 com o mesmo valor, a frequência de operação do oscilador estará em torno de 1326 Hz. O potenciômetro R4 serve para ajustar o ponto de partida do oscilador e também para se obter a menor distorção.
