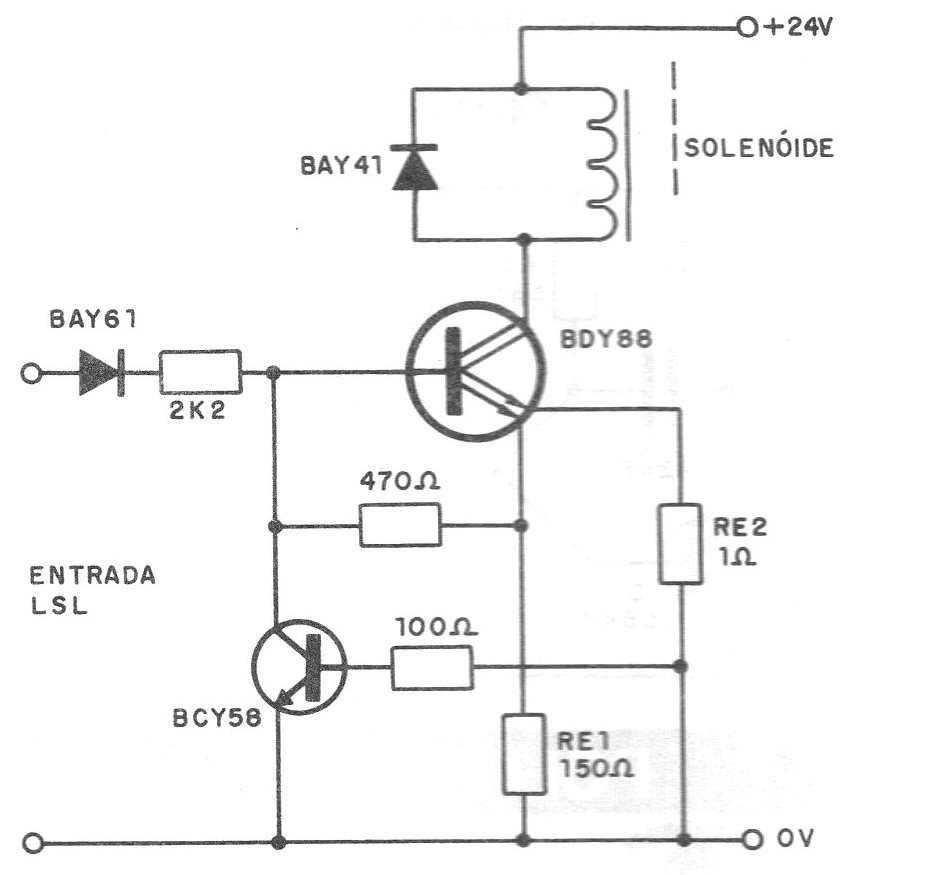

Este circuito, sugerido pela Siemens, permite o acionamento de solenoides de 24 V a partir de sinais TTL LSL, sendo, portanto, ideal para projetos de interfaces para controles de robôs industriais ou controles de processos a partir de microcomputadores. Conforme podemos ver, na etapa de potência é usado um Darlington Siemens BDY88, que controla a corrente principal do solenoide, que pode ter um máximo em torno de 1A a 24 V. O transistor BCY58 serve de proteção contra curto-circuito, limitando a corrente do solenoide a valores seguros. O solenoide deve ter uma resistência de bobina de 56 ohms e uma reatância de 56 ohms. A dissipação na condição de curto-circuito é dada por:
P = 0,55 V/RE2 X VB
O resistor RE2 deve então ser determinado para as condições ótimas de funcionamento em cada caso. O diodo BAY61 pode ser substituído por equivalentes e os resistores, com exceção de RE2, são de 1/8 W.
