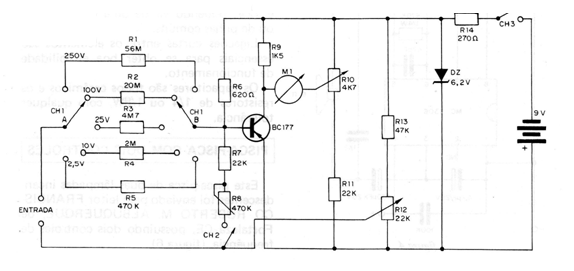

Este circuito foi obtido numa publicação de 1983. Trata-se de um voltímetro de 1 transistor apenas, com capacidade para medir tensões contínuas em 5 escalas com fundos de 2,5 V à 250 V. O ponto mais crítico deste circuito é a parte da entrada, em que resistores de precisão devem ser usados. Da precisão destes resistores é que dependerá a precisão do instrumento. Veja que a resistência de entrada deste instrumento é bastante elevada, o que garante uma sensibilidade da ordem de 150 000 ohms por volt ou mais. O instrumento possui dois ajustes feitos em R8 e R10. R8 é o ajuste do ponto de funcionamento do transistor, enquanto que R10 é o ajuste de zero ou nulo da escala do instrumento. É utilizado um instrumento de bobina móvel de 1 mA de fundo de escala e a alimentação é feita com uma tensão de 9 V. O autor usou no projeto original o transistor BC177, mas equivalentes PNP, como os BC307 e BC557, podem perfeitamente ser usados. Dz é um diodo zener de 6,2 V x 400 mW.
