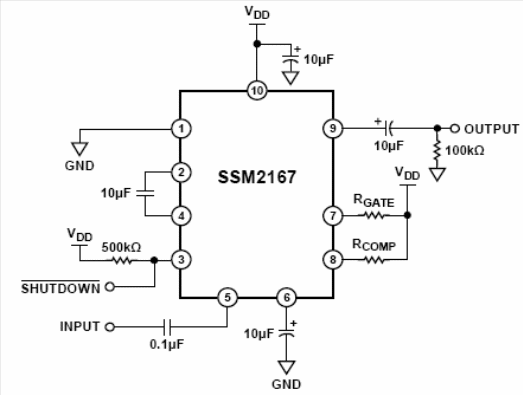

Na figura apresentamos um circuito de um condicionador de sinais para microfone utilizando o circuito integrado SSM2167 da Analog Devices (www.analog.com). As características deste condicionador levam em conta a faixa passante da voz humana, proporcionando amplificação, compressão limitação e outros recursos que se necessita para aplicações relacionadas. O circuito possui ainda shutdown que o leva a uma condição de baixo consumo. Dentre as aplicações estão os sistemas de segurança e comunicações. Teleconferência e outras. Algumas características importantes adicionais devem ser destacadas como a corrente de shutdown de apenas 10 uA, faixa passante de 20 kHz, distorção de 0,2% mais ruído e operação com tensão de 3 V.
Condicionador de sinais para microfone da Analog Devices.
