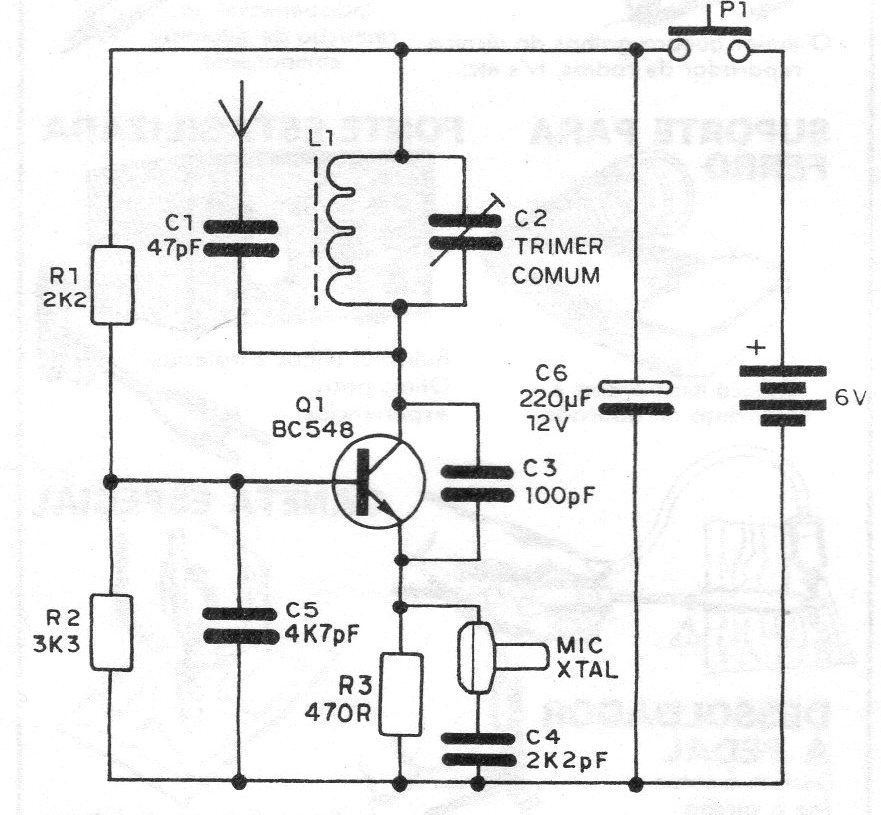

Encontramos este circuito numa publicação de 1982. Este transmissor emite seu sinal para qualquer rádio AM (ondas médias ou curtas) com um alcance de até mais de 20 metros, se bem ajustado e com componentes de boa qualidade. Conforme a bobina podemos ter a emissão de sinais na faixa de ondas médias, caso em que o alcance será menor, ou na faixa de ondas curtas, caso em que podemos chegar ao melhor desempenho. Você pode montar este circuito numa pequena caixa plástica, usando-o como um interessante microfone volante de muitas utilidades. A antena poderá ser telescópica com um comprimento de até 60 cm. Para uma montagem compacta será conveniente usar uma placa de circuito impresso, mas isso não é obrigatório para se obter bom desempenho do transmissor. A caixa deve ser escolhida de modo a poder alojar os componentes, o microfone e a fonte de alimentação formada por 4 pilhas pequenas. Para a bobina L1 temos diversas possibilidades. Se você desejar transmitir na faixa de ondas médias, esta bobina será formada por 80 espiras de fio 28 AWG, num bastão de ferrite de 1 cm de diâmetro e 7 cm de comprimento. Enrolando-se apenas 20 espiras do mesmo fio no mesmo bastão, teremos a emissão numa faixa que atinge os 7 MHz, ou seja, que chega à faixa dos 40 metros, usados pelos radioamadores. O trimmer comum permite um ajuste fino da frequência para que se possa fazer a transmissão num ponto livre. É importante observar que nesta montagem o microfone deve ser obrigatoriamente de cristal. Com exceção de C6, todos os demais capacitores podem ser de cerâmica e, é claro, C2, um trimmer comum.
