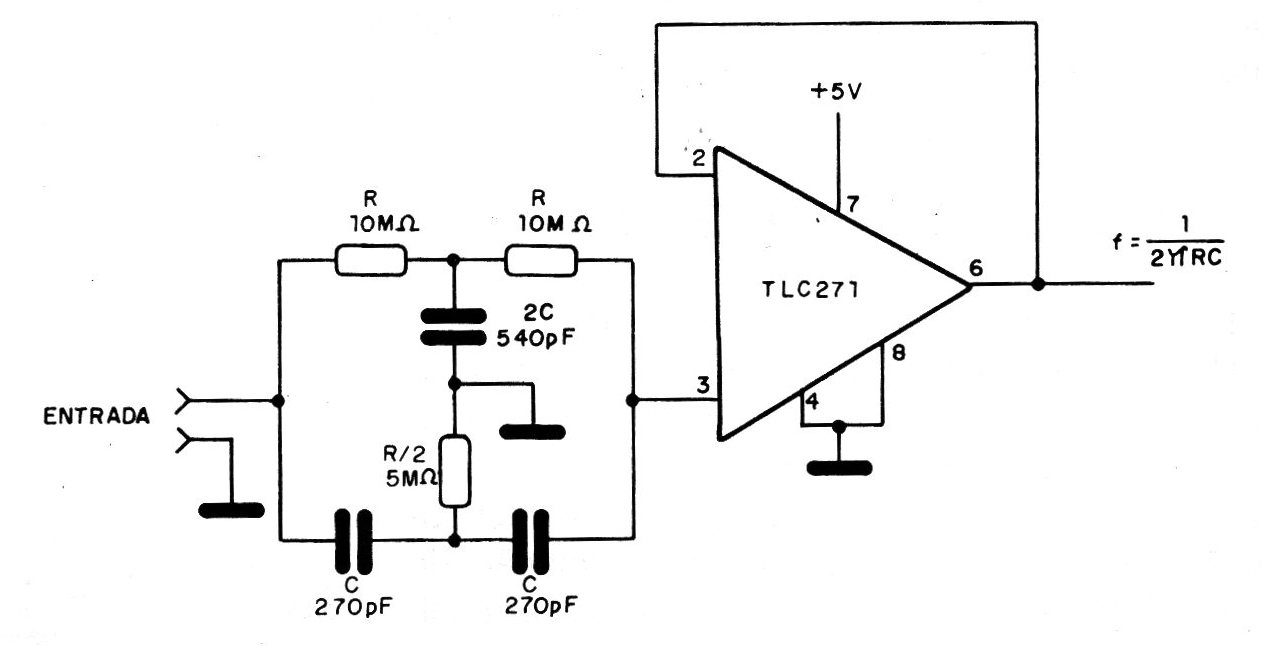

Este filtro rejeita sinais de 60 Hz, podendo ser usado como filtro de zumbidos em equipamentos de áudio, por exemplo, na entrada de microfones com cabos longos. Os resistores e capacitores do duplo T devem ter boa precisão para garantir a operação na frequencia desejada. Nesta frequencia, temos uma atenuação de 39 dB, enquanto que para as demais frequencias, o ganho do circuito é unitário. Observe que este circuito não usa fonte de alimentação simétrica. O TLC271 é um amplificador operacional com transistores de efeito de campo da Texas.
