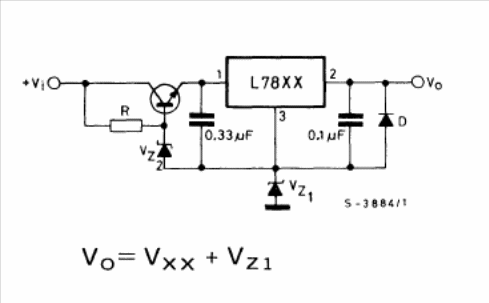

Este circuito está no manual de circuitos integrados lineares da SGS de 1982. O Circuito integrado é da série 78xx e a tensão de saída será dada pela tensão xx do regulador mais a tensão do zener z1, conforme fórmula junto ao diagrama. A corrente máxima é de 1 A.
