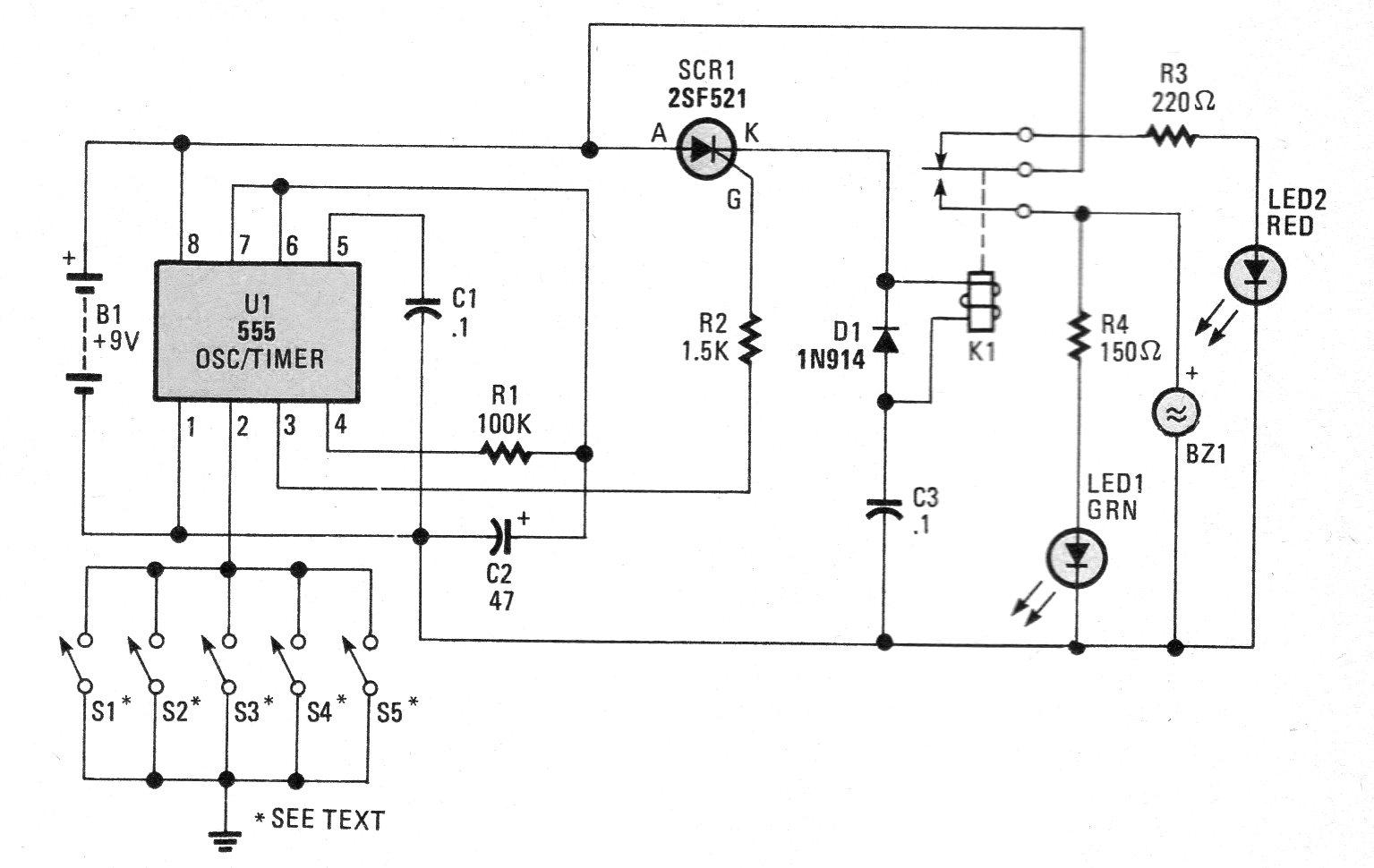

Este circuito de alarme foi encontrado numa Poptronics de 1989, mas todos os componentes usados são comuns, pois o SCR pode ser um TIC106. O circuito tem sensores NA que, ao serem fechados produzem o pulso de disparo do circuito. O relé pode ser de 6 ou 12 V, conforme a tensão usada na alimentação. Deve ser compensada a q Ueda de 2 V no SCR em condução.
| Clique na imagem para ampliar |
