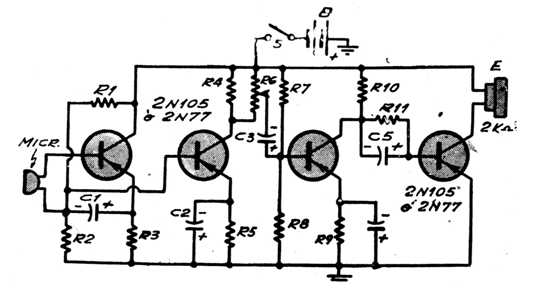

Este circuito é de uma documentação de 1973, usando transistores de germânio comuns na época. A alimentação é de apenas 1,5 V e o microfone é dinâmico. O circuito tem excelente ganho.
| Clique na imagem para ampliar |
Este circuito é de uma documentação de 1973, usando transistores de germânio comuns na época. A alimentação é de apenas 1,5 V e o microfone é dinâmico. O circuito tem excelente ganho.
