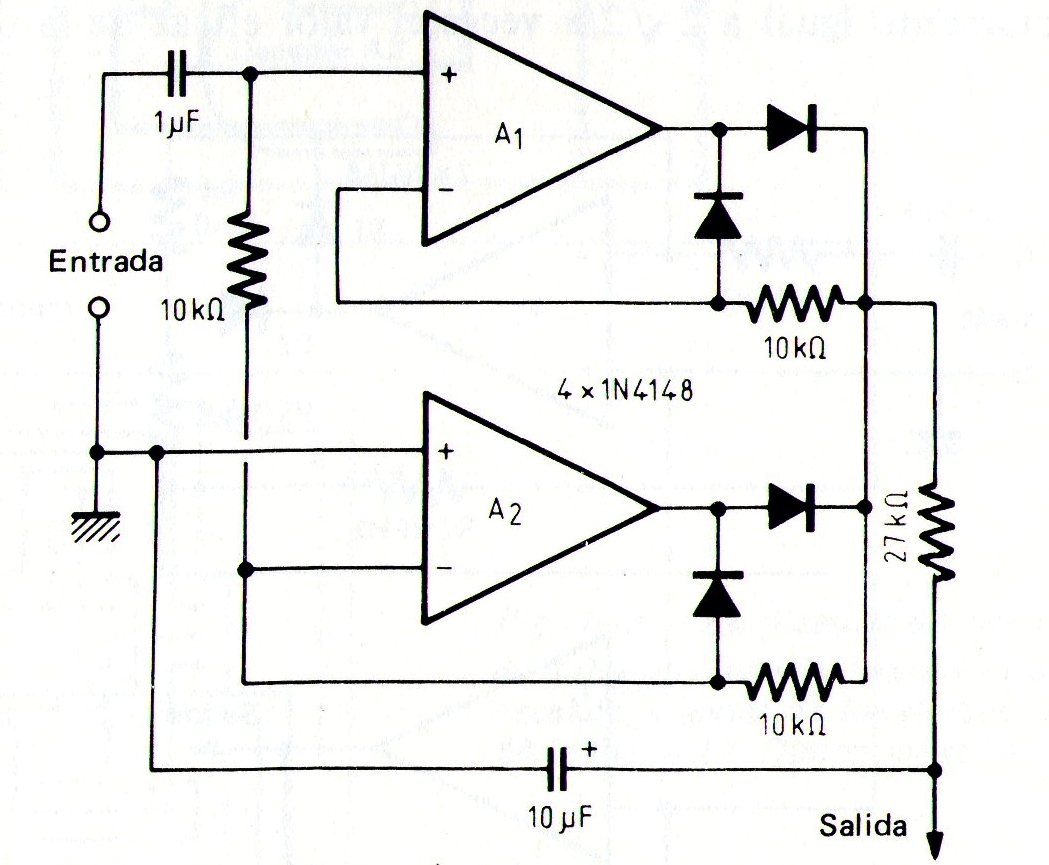

Esta configuração simétrica utiliza dois amplificadores operacionais para obter a retificação de um sinal em onda completa. A fonte deve ser simétrica e o circuito se aplica a praticamente qualquer amplificador operacional.
| Clique na imagem para ampliar |
