Na figura 1 temos o circuito de um dobrador de tensão que permite obter para uma carga, o dobro da tensão de piso senoidal aplicada à entrada. O circuito faz uso de diodos que devem ter a capacidade de suportar o pico da tensão aplicada e a corrente de acordo com a carga. A corrente máxima depende dos capacitores, que também devem ser capazes de suportar a tensão de pico aplicada à entrada.

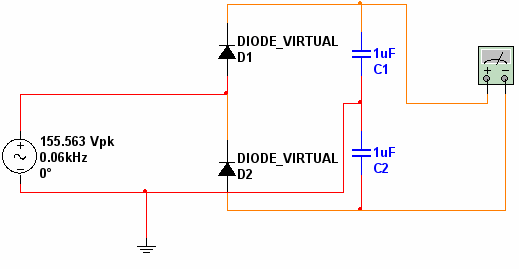

Figura 1 – Dobrador de tensão.
Na figura 2 damos o resultado da medida da tensão de saída obtido na simulação com um multímetro virtual, conforme disponível no Multisim.
Figura 2 – Medida da tensão de saída (pico)
