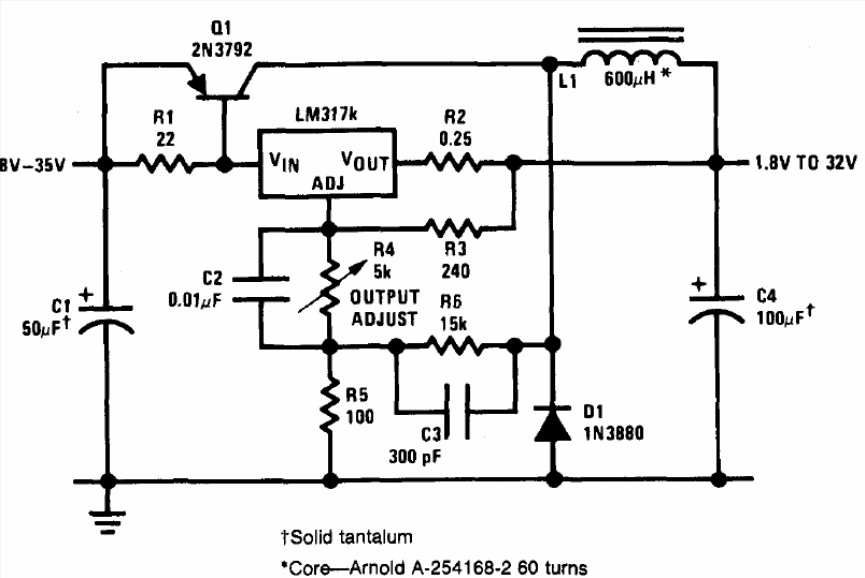

Este regulador para fonte chaveada até 3 A foi sugerido pelo Linear Applications Handbook da National Semiconductor de 1994. O circuito integrado deve ser dotado de radiador de calor. O transistor Q1 pode ser um TIP42 dotado de bom radiador de calor.
| Clique na imagem para ampliar |
