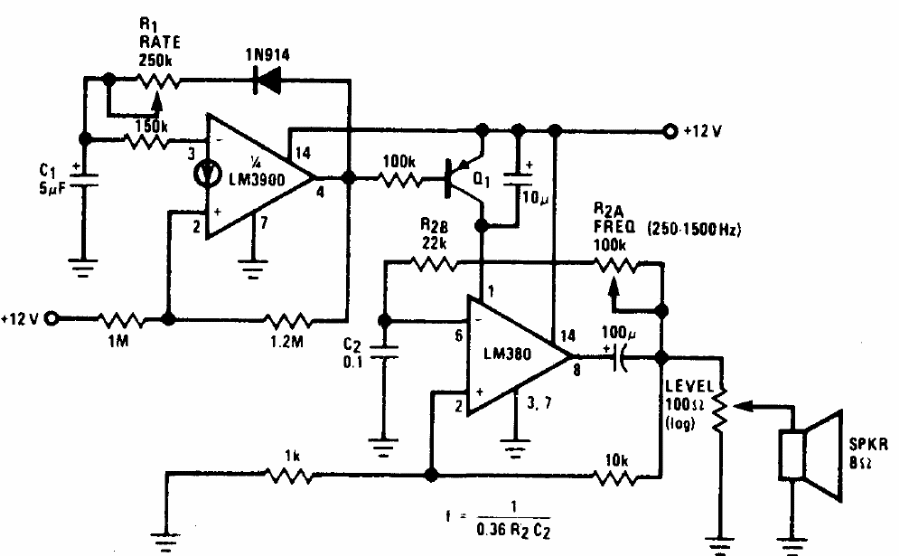

Encontramos este circuito no Audio Handbook da National Semiconductor de 1977. O transistor pode ser o BC558. O circuito produz um sinal variável que pode ser ajustado em R1 e cuja frequência é ajustada em R2. O potenciômetro junto ao alto-falante controle o volume.
| Clique na imagem para ampliar |
