Um disparador de Schmitt converte sinais senoidais ou de outra forma de onda, em sinais retangulares. O circuito apresentado na figura 1 é bastante rápido podendo ser utilizado nas aplicações em que se deseja, por exemplo, um sinal de clock a partir de uma tensão senoidal da rede de energia. A freqüência deste circuito pode chegar a algumas dezenas de megahertz, dependendo do transistor utilizado. A alimentação pode ser feita com tensões de 5 a 12 V e transistores equivalentes podem ser utilizados. Os diodos podem ser os 1N4148 ou equivalentes de uso geral.

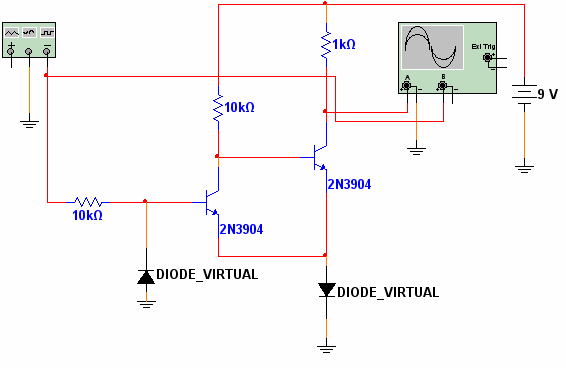

Figura 1 – Diagrama do disparador.

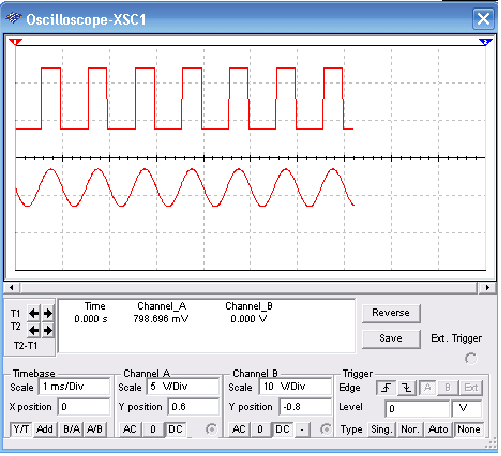

Na simulação, mostrada na figura 2, observamos as formas de onda do sinal de entrada (senoidal) e de saída (retangular), utilizando o osciloscópio virtual do Multisim.


Figura 2 – Sinais no disparador.

A simulação e a netlist estão disponíveis para os leitores que quiserem utilizar este circuito em aplicações diferentes.
